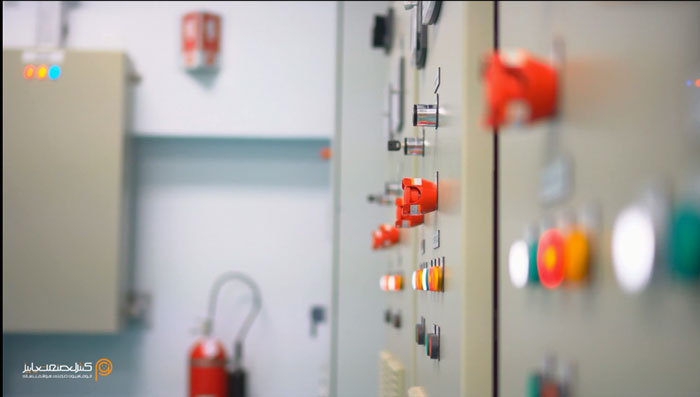

نمونه اجرا شده تابلو برق
تابلو برق صنعتی چیست؟
انواع تابلو برق صنعتی و تجهیزات آن
تابلو برق صنعتی یک سیستم الکتریکی است که برای کنترل و مدیریت تجهیزات برقی در یک محیط صنعتی استفاده میشود. این تابلوها شامل یک مجموعه از تجهیزات الکتریکی مانند مدارهای کلید زنی،حفاظتی، مدارات کنترلی، تجهیزات اندازه‌گیری و دیگر قطعات مورد نیاز برای کنترل سیستم‌های برقی هستند.
معمولاً تابلوهای برق صنعتی به منظور کنترل ماشین‌آلات، سیستم‌های روشنایی، تهویه، گرمایش، سردخانه و گلخانه و کارخانه و سایر تجهیزات صنعتی استفاده می‌شوند. این تابلوها باید با استانداردهای ایمنی و الکتریکی مرتبط (برای هر کشوری استانداردی یا همه تابع یک استاندارد) ساخته شده و نصب شوند تا عملکرد بهینه و ایمنی سیستم‌های برقی صنعتی را تضمین کنند.
برای دریافت اطلاعات بیشتر و خرید تابلو برق با شماره‌های زیر تماس بگیرید…
تابلو برق صنعتی چیست؟
تابلو برق صنعتی یک سیستم الکتریکی است که برای کنترل و مدیریت تجهیزات برقی در یک محیط صنعتی استفاده میشود. این تابلوها شامل یک مجموعه از تجهیزات الکتریکی مانند مدارهای کلید زنی،حفاظتی، مدارات کنترلی، تجهیزات اندازه‌گیری و دیگر قطعات مورد نیاز برای کنترل سیستم‌های برقی هستند.
معمولاً تابلوهای برق صنعتی به منظور کنترل ماشین‌آلات، سیستم‌های روشنایی، تهویه، گرمایش، سردخانه و گلخانه و کارخانه و سایر تجهیزات صنعتی استفاده می‌شوند. این تابلوها باید با استانداردهای ایمنی و الکتریکی مرتبط (برای هر کشوری استانداردی یا همه تابع یک استاندارد) ساخته شده و نصب شوند تا عملکرد بهینه و ایمنی سیستم‌های برقی صنعتی را تضمین کنند.
انواع تابلو برق
تابلوهای برق صنعتی بر اساس نوع کاربری، تجهیزات مورد استفاده، و عملکردشان، به انواع مختلفی تقسیم می‌شوند. در زیر، به برخی از انواع اصلی تابلوهای برق صنعتی اشاره می‌کنم:
-
تابلوهای توزیع برق (Distribution Panels)
اولین تابلو برقی که در بدو ورود به هر واحد صنعتی میتوان مشاهده نمود تابلو برق توزیع است. این تابلوها برای توزیع برق از یک منبع اصلی به مصرف‌کنندگان مختلف در یک ساختمان یا صنعت استفاده می‌شوند. شامل تجهیزاتی مانند مدارات قطع کننده، شینه های عبور جریان و مقره ها، رله‌ها، تجهیزات اندازه گیری توان و جریان و ولتاژ و پارامترهای مهم در مصرف نظیر ضریب توان(Cos φ) و سایر تجهیزات کنترل و حفاظتی است که تمامی آنها درون محفظه فلزی اصطلاحا سلول قرار میگیرد و وابسته به نیاز پروژه و نوع طراحی هر سلول عملکرد خاص خود را دارا است.
۲.تابلوهای کنترل (Control Panels)
– این تابلوها برای کنترل و مدیریت عملکرد دستگاه‌ها و تجهیزات صنعتی مورد استفاده قرار می‌گیرند. شامل مداراتی است تحت عنوان مدار فرمان که برخی المان های کنترلی مربوط به نوع پروژه را دارا میباشد.مثلا المان کنترل دما یا المان های کنترل روشنایی با اندازه گیری شدت نور و البته در نوع حرفه ایی تر هم به سراغ تجهیزات کنترل قابل برنامه ریزی مانند PLC(Programable Control Logic میروند.
۳. تابلوهای اتوماسیون صنعتی (Industrial Automation Panels)
این تابلوها برای اتوماسیون فرآیندها یا به عبارتی اتوماتیک کردن فرآیند و خطوط تولید در صنایع مختلف مورد استفاده قرار می‌گیرند. این نوع تابلو برق ها خیلی حرفه هستند و طراحی و اجرای آن مربوط به تخصص اتوماسیون صنعتی میباشد. هسته اصلی تابلو برق اتوماسیون حداقل از یک کنترلر حرفه ایی نظیر PLC تشکیل شده و در بعد جامع تر این نوع تابلو برق اتوماسیون از کامپیوتر جهت پردازش وسیع تر استفاده میشود که به آنها DCS گفته میشود. تابلو برق اتوماسیون شامل تجهیزاتی مانند PLC، سنسورها، اکتوئاتورها، درایوها، و سروموتورها و صفحه‌نمایش و تجهیزات ارتباطی برای کنترل و نظارت بر فرآیندها هستند.
۴.تابلوهای توزیع اتوماسیون (Automation Distribution Panels)
تابلو توزیع اتوماسیون به ندرت چنین تعریف میشود و اصطلاح رایجی نیست در صنعت برق و کاربرد آنرا در همان تابلو برق اتوماسیون صنعتی میتوان ترکیب نمود.این تابلوها ترکیبی از توزیع برق و اتوماسیون صنعتی هستند و برای کنترل خطوط تولید و فرآیندهای صنعتی کاربرد دارند. شامل تجهیزات توزیع برق و تجهیزات کنترلی مورد نیاز برای اتوماسیون و کنترل پروسه‌های صنعتی است.
۵.تابلوهای حفاظتی (Protection Panels)
این تابلوها برای حفاظت از تجهیزات الکتریکی و ایمنی سیستم‌های برقی در برابر تغییرات غیر استاندارد ولتاژ، جریان‌های بیش از حد، و یا در بحث ایمنی در برابر برق گرفتگی یا ارتینگ و شرایط خطرناک دیگر استفاده می‌شوند. شامل تجهیزاتی مانند مدارهای حفاظتی محافظ جان یا کنترل بار، رله‌های ولتاژ، رله‌های جریان و دیگر تجهیزات مرتبط با حفاظت ایمنی است.
این تعدادی از انواع تابلوهای برق صنعتی است که در صنایع مختلف برای کنترل، مدیریت، و حفاظت از سیستم‌های برقی استفاده می‌شوند. هر نوع تابلو برق صنعتی باید با توجه به نیازهای خاص صنعتی و استانداردهای مربوط، طراحی، ساخته و نصب شود.
تابلو پرق ها
طراحی تابلو برق
به طور کلی تابلو پرق ها از نظر ولتاژ به سه دسته تقسیم می‌شوند
- تابلو برق‌های فشار ضعیف
- تابلو برق‌های فشار متوسط
- تابلو برق‌های فشار قوی
تابلو برق‌های اتوماسیونی و یا تابلو برق‌های کنترل اتوماسیون
عموماً زیر مجموعه از تابلو برق‌های فشار ضعیف هستند چرا که اتوماسیون در لایه‌های زیر ۱۰۰۰ ولت از سطح فشار قرار می‌گیرند و اتوماسیون عموماً در سطح‌های بین ۲۴ تا ۴۸ ولت و یا حتی ۱۲ ولت انجام پذیرد
اما تابلو برق نیمه اصلی
تابلوهای ولتاژ متوسط یا MV برای کار با ولتاژهای بین 1000 ولت تا 33,000 ولت AC مناسب هستند.در این نوع تابلو برق ها ترانسفورماتور را مشاهده میکنیم. این تابلوها معمولاً برای توزیع برق در شبکه‌های بزرگ صنعتی، انتقال نیروی برق، و سیستم‌های توزیع شهری استفاده می‌شوند.
,به اون دسته از تابلو برق‌ها اطلاق میشن که از تابلو برق اصلی تغذیه میشن ولی قسمت‌های مختلف یک کارخانه یا ساختمان‌ها یا واحدهای مختلفی از یک کارخانه را تغذیه می‌کنند
دیگر تابلو برق‌ها عموماً از تابلو برق‌های نیمه اصلی تغذیه میشود از جمله تابلو برق‌های کنترل اتوماسیون تابلو برق‌های روشنایی تابلو برق‌های فرعی و یا راه‌انداز الکتروموتورها تمامی این تابلوبرق ها از تابلو برق نیمه اصلی تغذیه می‌گردند
تابلو برق‌های فشار ضعیف
Low Voltage (LV) Panels
تابلوهای ولتاژ پایین یا LV برای کار با ولتاژهای تا 1000 ولت AC یا 1500 ولت DC مناسب هستند. این تابلوها عمدتاً برای توزیع برق در سیستم‌های صنعتی، ساختمانی، و تجاری استفاده می‌شوند.
مثال: تابلوهای توزیع برق داخلی ساختمان‌ها، تابلوهای کنترل و اتوماسیون صنعتی با ولتاژ کاری کمتر از 1000 ولت AC.
تابلو برق‌های فشار ضعیف خود به دو دسته تابلوی اصلی فشار ضعیف و تابلوی نیمه اصلی فشار ضعیف تقسیم بندی می‌شوند
تابلوی اصلی فشار ضعیف عموماً در محل پست قرار می‌گیره و یه طرف فشار ضعیف ترانسفورماتور متصل است و برق مجموعه یا کارخانه‌ای و از این قسمت تامین می‌کند
تابلو برق های فشار قوی
High Voltage (HV) Panels
تابلوهای ولتاژ بالا یا HV برای کار با ولتاژهای بالاتر از 33,000 ولت AC مناسب هستند. این تابلوها عمدتاً برای انتقال نیروی برق در شبکه‌های بزرگ و پروژه‌های انرژی (مانند نیروگاه‌ها) استفاده می‌شوند.
